Запчастини на запобіжну муфту преса Sipma - вузол 110

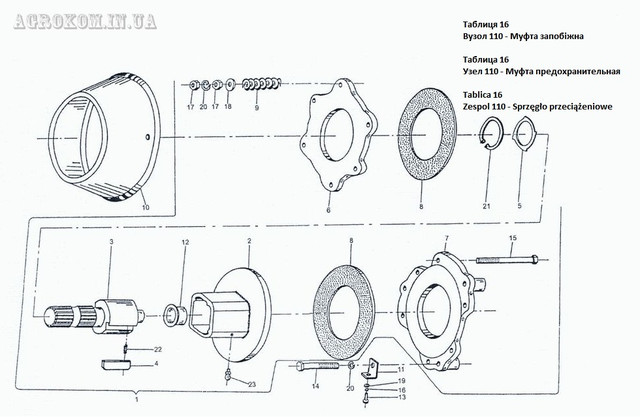

Запчастини на Вузол 110 - Муфта запобіжна
№ на рис. | Назва виробу | Код | Кількість. у вузлі |
1 | Муфта запобіжна Z6 (п. 3 таб.15) | 5224-110-700.10 | 1 |
1 | Муфта запобіжна Z24 (п. 3 таб.15) | 5224-110-700.01 | 1 |
2 | Корпус муфти | 5224-110-710.10 | 1 |
3 | Вал шліцьовий Z24 | 5224-110-203.01 | 1 |
3 | Вал шліцьовий Z6 | 5224-110-203.00 | 1 |
4 | Фіксатор вала | 5224-110-204.00 | 2 |
5 | Кільце валу | 5224-110-205.00 | 1 |
6 | Диск муфти лівий | 5223-110-001.00 | 1 |
7 | Диск муфти правий | 5223-110-003.00 | 1 |
8 | Фрикційна Накладка | 5223-110-201.01 | 2 |
9 | Пружина | 5223-110-202.00 | 6 |
10 | Захист конусна (п. 32 табл. 15) | 5224-110-119.00 | 1 |
11 | |||
12 | |||
13 | |||
14 | |||
15 | |||
16 | |||
17 | |||
18 | |||
19 | |||
20 | |||
21 | |||
22 | |||
23 | |||
24 |
